神戸市北区道場町にある千苅ダムは、神戸市の水道を支えてきた重要な水源施設です。
現地では重厚な石張りの堰堤が目を引きますが、千苅ダムは「水をせき止める壁」だけではありません。取水塔、量水池、特設放水路、放水隧道、橋梁、導水施設などが一体となって千苅水源を構成しています。
本記事では、神戸市が大正11年（1922）に刊行した『神戸市水道拡張誌 下巻』と『神戸市水道拡張誌 附図』をもとに、千苅ダムの歴史と主要施設を概略的に紹介します。
これから千苅ダムを訪れる人が、現地で見るべき場所や施設の役割を理解するための事前案内です。
千苅ダムは、なぜ造られたのか
明治後期から大正期にかけて、神戸市では人口増加と市街地の拡大が進み、水道の給水需要も増えていきました。
当時の神戸市には布引、烏原、天王、再度などの水源がありましたが、既存水源だけでは将来の需要に対応することが難しくなっていました。
そこで神戸市は、武庫川水系の千苅川を新たな水源として開発し、大規模な貯水池を建設する計画を進めます。
当初は千苅溪流と洗谷溪流を合わせて利用する計画でしたが、大正2年（1913）に変更され、千苅溪流を中心とする計画となりました。
千苅水源は、当初の給水計画10万戸のうち6万4千戸を負担するものとされ、神戸市水道の中核水源として位置づけられていました。
神戸市水道全体の中での千苅水源
『神戸市水道拡張誌 附図』の「水道全系統」には、烏原、天王、再度、布引、千苅の各水源と、取水場、浄水施設、市内配水管との関係が示されています。

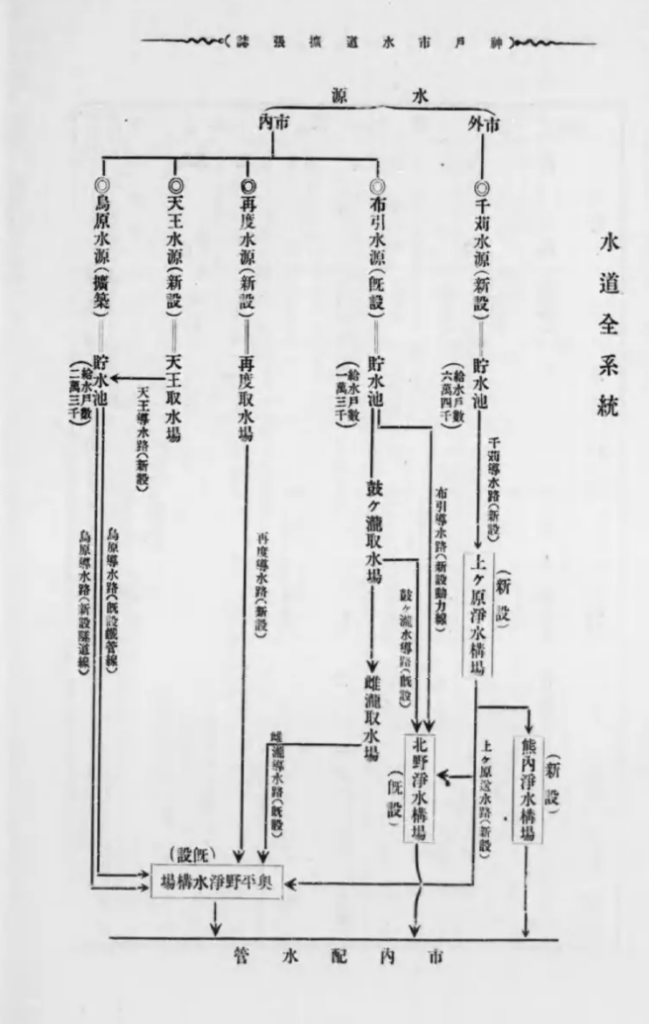

図1 大正期に計画された神戸市水道の全系統
烏原・天王・再度・布引・千苅の各水源から、取水場、浄水施設、市内配水管へ至る系統を示した図。千苅水源は、千苅導水路と上ヶ原浄水構場を経て市内配水管へ接続する系統として描かれている。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、「水道全系統」
千苅水源は神戸市外に位置し、導水路と上ヶ原浄水構場を経て市内へ送水される計画でした。
『神戸市水道拡張誌 下巻』には、千苅水源からは時期にかかわらず一定量を導水し、その過不足を烏原水源で調整・補給する方針が記されています。
千苅ダムは既存水源を単純に置き換えるものではなく、複数の水源を組み合わせて運用する神戸市水道の一部として計画されたのです。
【関連記事】
千苅水源とともに神戸市の水道を支えてきた烏原貯水池について、現在の位置づけを整理しています。
千苅水源の集水区域
千苅川の上流は羽束川と呼ばれ、大阪府豊能郡の山間部を源流として、現在の丹波篠山市、三田市、宝塚市北部などを流れます。
羽束川は波豆付近で波豆川と合流し、千苅川となって武庫川へ流れ込みます。
当時の集水区域は、兵庫県有馬郡・川辺郡・多紀郡と、大阪府豊能郡にまたがっていました。『神戸市水道拡張誌』では、神戸市が利用する五水源の中で最も広く、水量も豊富な水源と評価されています。
千苅堰堤の規模
千苅堰堤は、当時の有馬郡道場村生野地内に築かれました。
大正11年の史料に記録された主な寸法は、次のとおりです。
| 項目 | 当時の記載 | 現代単位の概算 |
|---|---|---|
| 堤高 | 120尺 | 約36.4メートル |
| 堤頂長 | 326尺 | 約98.8メートル |
| 堤頂幅 | 13尺2寸 | 約4.0メートル |
| 堤敷幅 | 143尺 | 約43.3メートル |
堤体は粗石とモルタルで築かれ、前後の表面には加工した石材が使われました。
千苅堰堤は、大正8年（1919）に完成した神戸市最大の水道用ダムです。平成10年（1998）には国の登録有形文化財に登録され、近代化産業遺産にも位置づけられています。
なお、本記事で示した寸法は、大正11年刊行の史料に記載された数値です。堰堤は後年に嵩上げされているため、現在公表されている高さ42メートル、長さ106メートルとは異なります。
現地では堰堤正面の大きさだけでなく、石材の積み方や堤頂部の連続した構造にも注目すると、当時の施工技術が見えてきます。
図面で見る堰堤周辺の施設
「千苅貯水池堰堤附近平面圖」には、堰堤、取水塔、量水施設、特設放水路、放水隧道などの位置関係が描かれています。

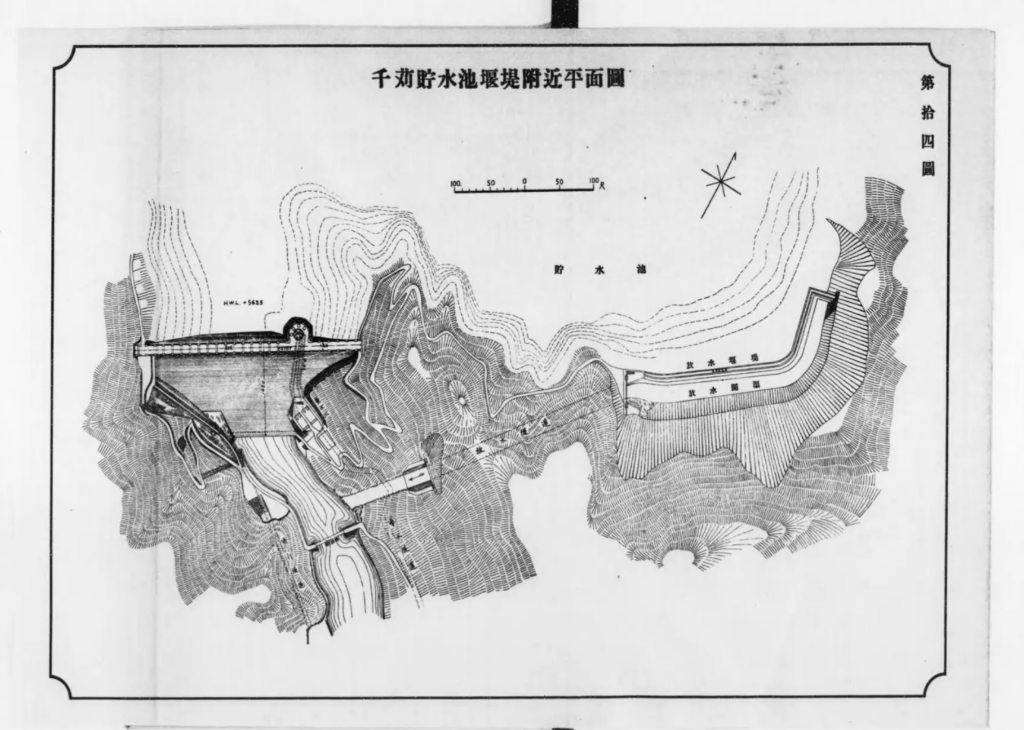

図2 千苅貯水池堰堤附近平面圖
千苅貯水池の堰堤、取水塔、量水施設、特設放水路、放水隧道などの配置を示した平面図。洪水を処理する特設放水路が、堰堤本体とは離れた場所に設けられている。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、第拾四圖「千苅貯水池堰堤附近平面圖」
堰堤付近には取水と水量計測に関わる施設が置かれ、左岸側には洪水を別経路で下流へ逃がす特設放水路が設けられていました。
現地では堰堤だけでなく、その左右に続く山の地形を見ると、各施設がなぜその位置に造られたのかを理解しやすくなります。
堰堤と取水塔
取水塔は堰堤の上流側に設けられ、内部は水道用と灌漑用に区分されていました。
灌漑用水とは、農地へ供給するための水です。
水道用の取水口は上・中・下の異なる高さに設けられ、貯水位や水の状態に応じて取水する深さを選べる構造でした。

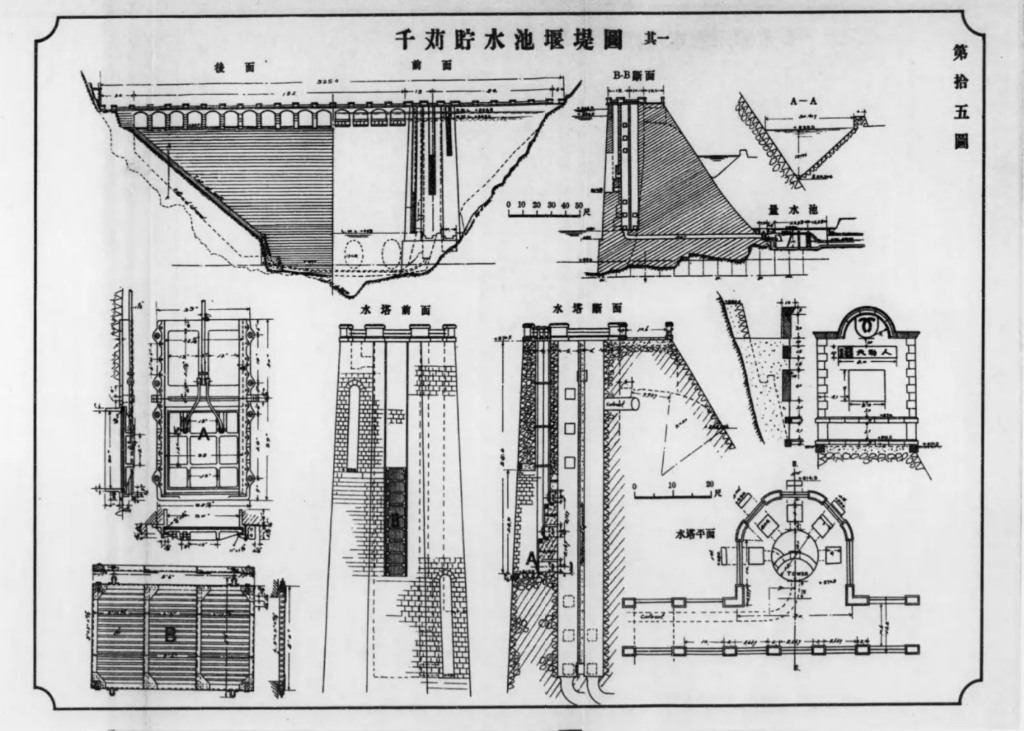

図3 千苅貯水池堰堤圖（其一）
千苅堰堤の正面・断面と、堰堤上流側に設けられた取水塔の構造を示した図面。取水塔は水道用と灌漑用に区分され、異なる高さから取水できるよう設計されていた。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、第拾五圖「千苅貯水池堰堤圖 其一」
現地では、取水塔が堰堤のどちら側にあり、貯水池とどのようにつながっているかに注目すると、図面の構造を理解しやすくなります。
堰堤上部の構造
「千苅貯水池堰堤圖（其二）」には、堰堤上部の構造やゲート、開閉装置などが描かれています。

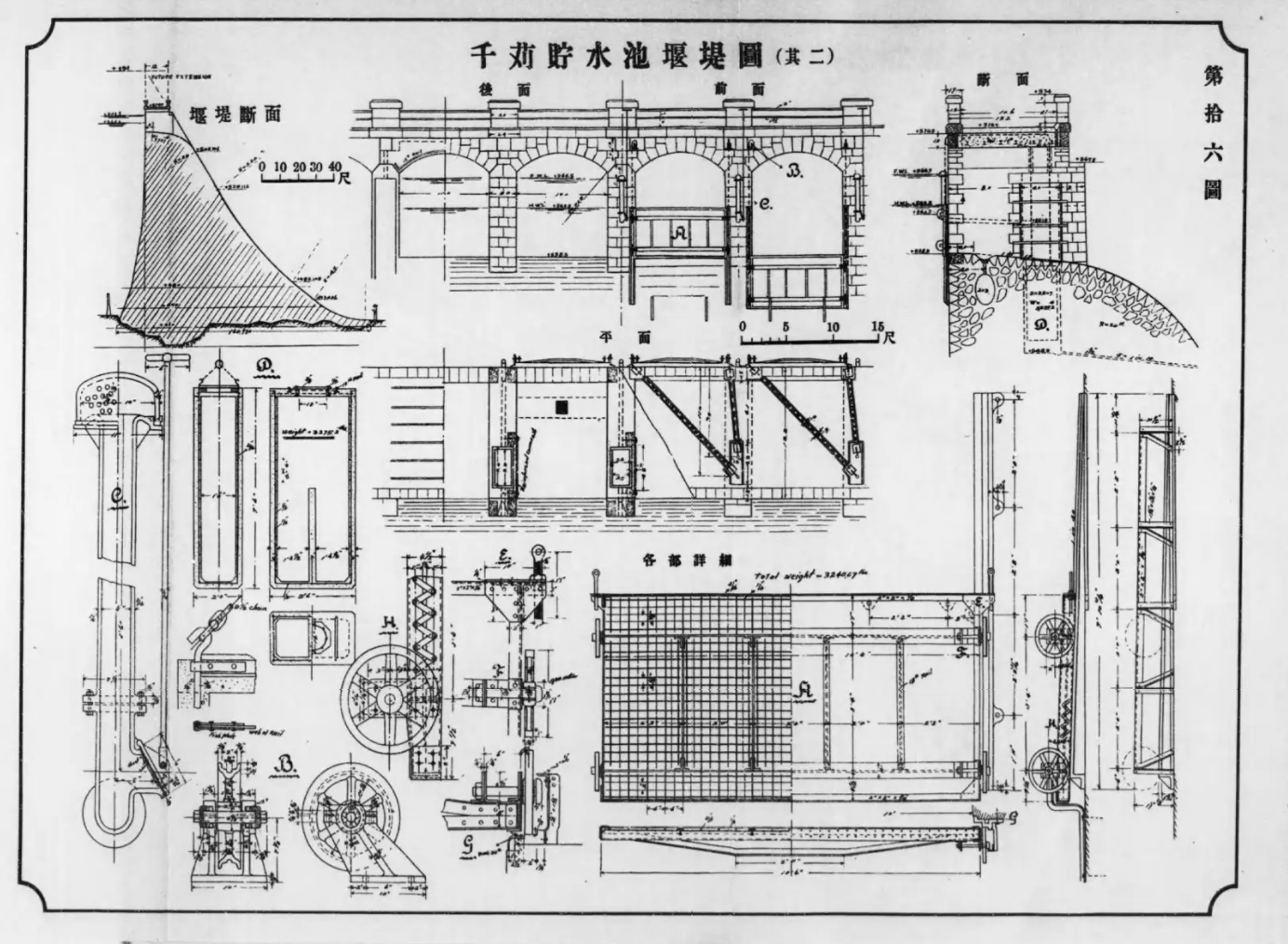

図4 千苅貯水池堰堤圖（其二）
堰堤上部の越流部、ゲート、開閉装置などの詳細図。石造部分と、水位や放流水量を調整する機械設備の構成が分かる。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、第拾六圖「千苅貯水池堰堤圖 其二」
千苅ダムは巨大な石造構造物であると同時に、水位と流量を管理する機械設備を備えた近代水道施設でもありました。
現地では、石張りの堰堤と、その上部に並ぶ構造物の違いにも注目したいところです。
水道用水と農業用水
千苅貯水池は、神戸市の水道用水だけを目的とした施設ではありません。
千苅川は武庫川へ流れ込み、その水は下流域で農業用水として利用されていました。そのため、神戸市が水を取るには、下流の農業との調整が必要でした。
計画では灌漑期を6月から9月までとし、必要な水を貯水池から計画的に放流する方式が採られました。
水の多い時期に貯留し、農業用水が必要な時期に安定して供給することで、神戸市の水道と下流の農業を両立させようとしたのです。
水量を測る量水池
取水塔から送られた水は、量水池で計測されました。
量水池とは、流れる水の量を測るための施設です。千苅では水道用と灌漑用の二つに分け、それぞれの水量を独立して管理できるようになっていました。

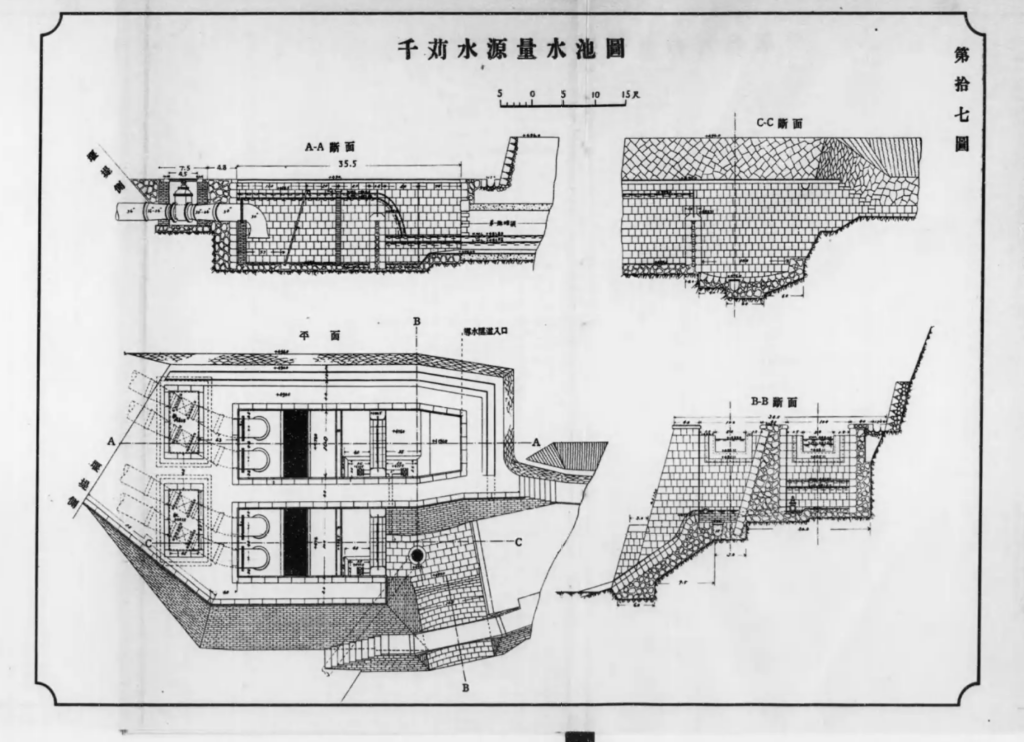

図5 千苅水源量水池圖
取水塔から送られた水を計測する量水池の平面・断面図。水道用と灌漑用の池が並び、それぞれの水量を測定できる構造となっていた。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、第拾七圖「千苅水源量水池圖」
量水池には、流入管、塵を除く鉄格子、水の波を抑える壁、量水板などが設けられていました。
見学可能な場所から、取水塔の下流側にどのような付属施設が配置されているかを確認すると、水を管理する一連の流れが見えてきます。
洪水を逃がす特設放水路
千苅水源で想定された最大洪水量は、堰堤上部からの越流だけでは処理できない規模でした。
そこで洪水の一部を堰堤から流し、残りを左岸側の特設放水路へ分ける構造が採用されました。

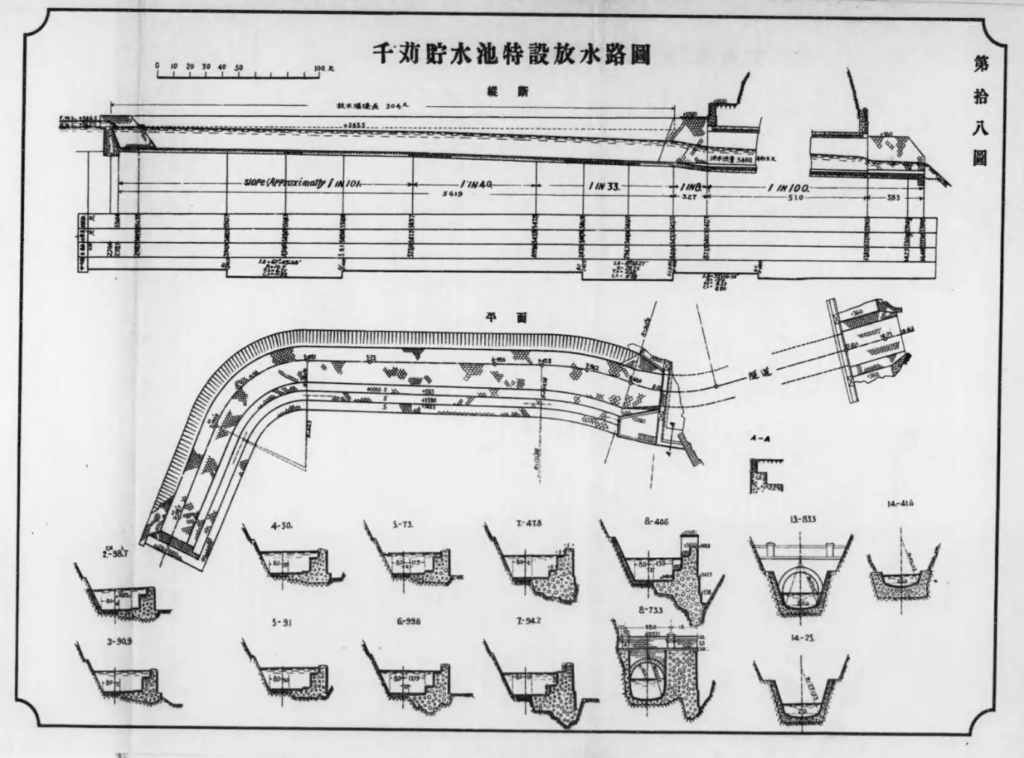

図6 千苅貯水池特設放水路圖
堰堤だけでは処理できない洪水を流すために設けられた特設放水路の平面・縦断・横断図。開渠から放水隧道へ水を導き、堰堤下流へ放流する構造であった。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、第拾八圖「千苅貯水池特設放水路圖」
特設放水路は、途中まで開渠、すなわち上部を覆わない水路として造られ、その先で放水隧道、つまりトンネルへ接続していました。
現地では、堰堤本体の放流設備と特設放水路を混同せず、左岸側の山の地形と水路の位置関係を見ることが重要です。
堰堤下流側の橋梁
堰堤下流側には、付属施設を結ぶ橋梁が設けられました。
橋梁の下には水褥堰がありました。水褥堰とは、落下した水の勢いを弱め、下流の川底が削られるのを防ぐための施設です。
図7 千苅貯水池堰堤後面橋梁圖
堰堤下流側に設けられた橋梁の側面・平面・断面図。橋梁の下部には、放流水の勢いを弱める施設も配置されていた。
出典：神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）、第拾九圖「千苅貯水池堰堤後面橋梁圖」
堰堤下流側では、橋梁だけでなく、その下を流れる水や川底の構造にも目を向けると、放流水を安全に処理する工夫が見えてきます。
建設工事を支えた空中の運搬路
現在の静かな山間の風景からは想像しにくいものの、千苅ダムの建設当時には、石材、セメント、モルタルなどを運ぶ架空索道が設けられていました。
架空索道とは、鋼索につり下げた搬器で資材を空中輸送する、ロープウェイ状の設備です。
搬器は途中の分岐地点から、堰堤工事用と特設放水路工事用に振り分けられました。輸送能力は1時間当たり12英トンとされています。
大正期の建設現場では、山間に鋼索が張られ、その上を石材やモルタルを積んだ搬器が行き交っていました。
現地の地形を見ながら、資材をどこから運び、どのように巨大な堰堤を築いたのかを想像することも、千苅ダムを訪れる楽しみの一つです。
千苅ダムで見ておきたいポイント
現地では、次の点に注目すると千苅水源の全体像を理解しやすくなります。
- 堰堤の石張りと堤頂部の構造
- 堰堤上流側の取水塔
- 水道用と灌漑用に分けられた設備
- 左岸側の特設放水路と周囲の地形
- 堰堤下流側の橋梁と放流水の流れ
- 図面と現在の施設配置の違い
- 石碑、銘板、記念物
千苅ダムは現在も水道施設として管理されています。見学の際は、公開範囲や管理者の案内に従い、立入禁止区域や管理用通路には入らないようにしてください。
降雨後や放流時には水位が急に変化する可能性があります。現地の表示やサイレンにも注意が必要です。
まとめ
千苅ダムは、神戸市へ水を送る堰堤だけではありません。
大正11年の史料と図面からは、堰堤、取水塔、量水池、特設放水路、放水隧道、橋梁、導水施設が一体となって計画されていたことが分かります。
また、千苅水源は神戸市水道の中核であると同時に、武庫川下流の農業用水にも配慮した施設でした。千苅から一定量を導水し、烏原水源で過不足を補うという水源間の役割分担も計画されていました。
現地を訪れる前にこうした全体像を知っておくと、堰堤の大きさだけでなく、周囲の地形や付属施設にも目が向きます。
本記事では、千苅ダムの概略を紹介しました。各施設の現存状況や図面との対応については、現地で確認を重ねたうえで改めて整理します。
関連記事
烏原貯水池の通常運用が休止された時期や理由、現在の予備水源としての位置づけを、水道局の回答をもとに整理しています。
参考文献
- 神戸市編『神戸市水道拡張誌 下巻』神戸市、1922年（大正11年）
- 神戸市編『神戸市水道拡張誌 附図』神戸市、1922年（大正11年）
※本文中の旧字体・旧単位は、読みやすさを考慮して一部を現代表記に改めています。
※尺・間・立方尺からメートル法への換算値は概算です。
※図面は見やすさを考慮し、明度やコントラストを調整して掲載する場合があります。
